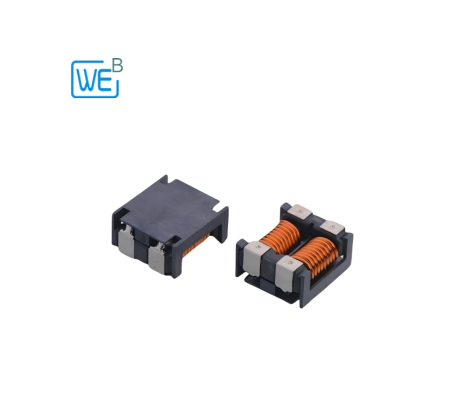

共模滤波器是一种电子滤波器，主要用于滤除电路中的共模干扰信号。共模干扰信号通常是通过电力线、地线或其他互联设备产生的，如果不加以滤除，可能会影响电子电路的正常运行。共模滤波器一般由铁氧体磁芯和双线并绕组成，铁氧体磁芯上有两个尺寸相同、匝数相同的线圈对称地绕制在一起，形成一个四端器件。当有共模电流流过这两个线圈时，由于电流方向相同，会在磁芯中产生相互叠加的磁通量，从而表现出较大的电感量，有效地阻止共模噪声通过；而对于差模电流（即两个信号线上的电流方向相反），由于磁通相互抵消，共模滤波器呈现较小的漏电感，允许差模信号无衰减地通过。其工作原理便是利用共模信号和差分信号的特点来实现滤波的。
电压：50V-125V
阻抗：30Ω~5800Ω
额定电流：0.1A~15A
工作温度：-40～125℃
封装尺寸：4520，7060，9070，1211，1513
* 阻抗范围广，适用于不同频率的信号噪音抑制
* 产品薄，尺寸小，高频共模噪声抑制效果好
* SMD结构便于SMT生产自动化贴片
* 超小超薄的结构减少PCB的占用面积
* 智能手机
* 平板电脑
* 电视和音响
* 音频放大器
* 微处理器
* 开关电源
* 电源适配器
* 逆变器
* 网络交换机
* 路由器
* 基站
* 车载电子设备
* 医疗设备
* 雷达
* 工业机器人
* 安全监视系统
* 自动化控制系统
